产品介绍

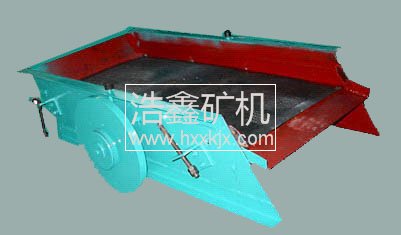

1、振动筛名称:自定中心振动筛
自定中心振动筛用于矿石和煤等物料的粗、中细、极细各级筛分。也可用于对物料作脱水泥、脱了介质等处理。 自定中心振动筛结构主要由筛箱、激振器、悬挂(或支承)装置及电动机等组成。电动机经三角皮带,带动激振器主轴回转,由于激振器上不平衡生物的离心惯性力作用,使筛箱获振动。改变激振器偏心重,或获得不同振幅。
自定中心振动筛的主要优点:
一、由于筛箱振动强烈,减少了物料堵塞孔的现象,使筛子具有较高的筛分效率和生产率;
二、构造简单、拆换筛面方便;
三、筛分每吨物料所消耗的电能少。
自定中心振动筛还有如下优点:由于皮带轮小心线和轴承中心线不在同一直线上,而能够消除皮带的振动现象,减少皮带的疲劳和磨损,从而可以增大筛子的振幅,进一步提高生产率。
自定中心振动筛用于矿石和煤等物料的粗、中细、极细各级筛分。也可用于对物料作脱水泥、脱了介质等处理。
型 号 |
筛网 层数 |
最大入 料粒度 (mm) |
筛孔 尺寸 (mm)
|
双 振 幅 (mm) |
生产能力 (t/h) |
振次 (次/mm)
|
倾角 (°) |
配套电动机 |
外形尺寸L*W*H |
重量 (kg) |
|
型号 |
功率 (W)
|
||||||||||
SZZ600×1200 |
1 |
40 |
1-25 |
6 |
10-20 |
1000 |
15-25 |
Y112L1-4 |
2.2 |
1370×890×330 |
340 |
SZZ2600×1200 |
2 |
40 |
1-25 |
6 |
10-20 |
1000 |
15-25 |
Y112L1-4 |
2.2 |
1370×890×430 |
360 |
SZZ900×1800 |
1 |
40 |
1-25 |
6 |
20-25 |
1000 |
15-25 |
Y112L1-4 |
2.2 |
2150×1358×575 |
550 |
SZZ2900×1800 |
2 |
40 |
1-25 |
6 |
20-30 |
1000 |
15-25 |
Y112L2-4 |
3 |
2489×1358×770 |
620 |
SZZ1250×2500 |
1 |
100 |
5-40 |
2-7 |
150 |
850 |
15-20 |
Y1321S1-4 |
5.5 |
2762×1714×680 |
1100 |
SZZ21250×2500 |
2 |
150 |
5-40 |
2-7 |
150 |
850 |
15-20 |
Y1321S1-4 |
5.5 |
2702×1714×740 |
1300 |
SZZ1500×3000 |
1 |
100 |
1-40 |
8 |
220 |
800 |
15-25 |
Y132M1-4 |
7.5 |
3320×1449×787 |
2100 |
★
2、产品名称:圆振动筛
YZS 圆振动筛是一种新型筛分设备,振动轨迹为椭圆,是专为采石场筛分料石设计的,也可供选煤、选矿、建材、电力及化工等部门作产品分级用。该筛机具有结构先进、激振力强、振动噪音小、易于维修、坚固耐用等特点。我厂生产的振动筛产量能耗均达到国家标准,居国内外先进水平,备受各行业用户的好评。在结构上采用筒体式偏心轴激振器及偏块调节振幅,先进的铆钉连接装配式机架结构提高了设备使用寿命及弹簧减振装置减小了对基础的冲击力,是一种多层、高效的新型振动筛。该机型物料筛淌线长,筛分规格多,各档规格筛选清晰,筛分效率高,不易堵塞。具有结构合理、激振力强、振动噪音小、坚固耐用、维修方便、使用安全等优点,广泛应用于矿山、建材、交通、能源、化工等行业的产品分级,是破碎筛分机组上的理想设备。当安装了小孔径筛网时,必须加水喷淋才能筛分潮湿的粘性物料。
YZS圆振动筛由块偏心式激振器、筛箱、电动机、底座及支承装置组成。
电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。
圆振动筛具有以下特点:
1.振动筛结构新颖,技术参数先进,处理能力大,筛分效率高。
2.圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,使用维修方便。
3.圆振动筛采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔。
4.圆振动筛采用橡胶隔振弹簧,寿命长、噪声小、过共振区平稳等。
应用于采石场筛分料,也可供选煤、选矿、建材、电力及化工等部门作产品分级用。
振动筛型号 |
筛面尺寸 (mm) |
筛面 层数 |
筛孔 尺寸 (mm) |
最大进料边长 (mm) |
处理能力 (t/h) |
功 率(KW) |
振动频率 (r/min) |
双振幅 (mm) |
2YZS1548 |
4800×1500 |
2 |
3-100 |
400 |
30-275 |
15 |
870 |
5-9 |
3YZS1548 |
4800×1500 |
3 |
3-100 |
400 |
30-275 |
15 |
870 |
5-9 |
2YZS1848 |
4800×1800 |
2 |
3-100 |
400 |
56-330 |
18.5 |
870 |
5-9 |
3YZS1848 |
4800×1800 |
3 |
3-100 |
400 |
56-330 |
18.5 |
870 |
5-9 |
2YZS1860 |
6000×1800 |
2 |
3-100 |
400 |
65-586 |
22 |
870 |
5-9 |
3YZS1860 |
6000×1800 |
3 |
3-100 |
400 |
65-586 |
22-30 |
870 |
5-9 |
2YZS2160 |
6000×2100 |
2 |
3-100 |
400 |
81-720 |
37 |
730 |
5-9 |
3YZS2160 |
6000×2100 |
3 |
3-100 |
400 |
81-720 |
30-37 |
730 |
5-9 |
2YZS2460 |
6000×2400 |
2 |
3-150 |
400 |
100-810 |
37 |
770 |
5-9 |
