格子球磨机跟其他选矿球磨机的原理和结构类似，最大的不同，就在于排矿端!排矿端装有由中心衬板、格子衬板和簸箕形衬板组成的格子衬板，为防止矿浆倒流入球磨机内，格子衬板做成内窄外扩的结构，篦条宽度为7mm-20mm。矿浆由格子板排矿装置排除，所以，称之为格子球磨机。
一、格子球磨机工作原理

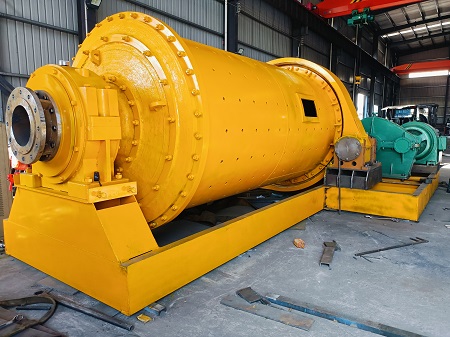

格子球磨机由筒体、衬板、进料部、出料部、齿圈、减速机等组成，筒体内装有研磨体(一般为各种规格的钢球混合)，简体内侧装有耐衬板。物料由进料部进入球磨机筒体内侧，电动机经减速机带动筒体做圆周运动，钢球在筒体的带动下并由于惯性、离心力和摩擦力的作用下，依附在衬板上运动，当被带到一定高度的时候，由于重力作用下落，进而打击筒体内的物料，使之粉碎。钢球在上升还没有下落的这个过程中，对物料也有研磨作用，所以说，格子球磨机有打击破碎和研磨粉碎两种作用力，使物料由小块颗粒变为需要的粉磨粒径排出。
浩鑫生产的格子球磨机具有以下优点:
1.更精确的部件配合，减小误差，使机器运行更稳定，寿命更长。
2.采用大模数合金铸钢斜齿轮，传动平稳，噪声小，寿命长。
3.高耐磨的衬板。粒变为需要的粉粒径排除。
二、格子球磨机的优势有哪些?
格子型衬板的排矿端，篦条内窄外扩，可对物料其到筛分作用并且防止矿浆倒流，保证统一的出料粒径。
三、溢流球磨机与格子球磨机的不同?
溢流球磨机与格子球磨机结构、原理相同，不同在于排矿方式。溢流型球磨机矿浆从中空轴颈溢流而出格子球磨机矿浆从排矿端格子衬板排出。
四、格子型球磨机中格子板的作用是什么?
1.实现磨机强迫排矿--提高磨机磨矿能力。
2.筛分作用--阻止大块矿料和磨碎的介质排出。
