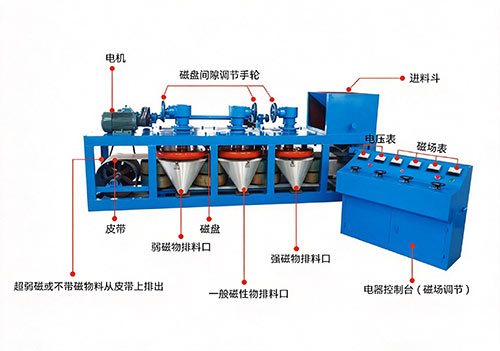

三盘磁选机进料斗位于右上方，物料由此进入。电机带动输送带匀速运转，将物料平铺送至磁盘下方。电器控制台负责调节磁场强度。输送带将物料依次送入三个磁盘分选区域。磁盘内部为电磁线圈，通电后产生强磁场。磁性矿物被吸附于磁盘表面，随旋转带离磁场区，落入对应排料口。
调节电器控制台手轮，可改变电流大小，从而调节磁场作用强度。电压表与磁场表实时显示工作状态。弱磁性矿物从弱磁物排料口排出，强磁性物从强磁物排料口排出。超弱磁或不带磁性物料不受磁力影响，随皮带运行至末端，从皮带处直接排出。三盘带式磁选机利用矿物磁性差异，通过梯度磁场实现多级分选，全程干式作业。
以上就是三盘磁选机结构图及工作原理介绍。如需获取更多选矿生产线配置方案或设备选型报价，欢迎咨询浩鑫矿山机械：13361770887（微信同号）
