一、用途和适用范围
XFD-12型实验室用多槽浮选机适用于-35目以下粒级的有色、黑色、非金属及煤的浮选；可用来进行125-3000克浮选试样的浮选试验。

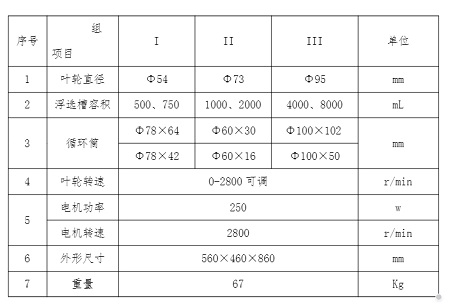

二、规格及技术参数
三、结构简介

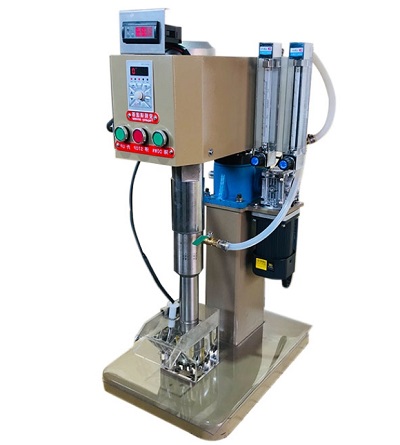

XFD-12型实验室浮选机由下列主要部件组成：升降机构，无级变速机构，机体部分，定子、转子部分和控制开关.
所有部件均与立柱体联接。主轴按顺时针方向转动，运动由电动机经主轴带动叶轮旋转，旋转变速箱手轮，即可调整叶轮转速。调节变频器旋钮，设定叶轮转速。
主轴主体升降是由电机带动齿轮经过齿轮箱、带动升降机升至所需位置后，按停止开关。下降时，按下降按钮，因有行程开关，到达底部即会自动停止。
槽体由槽底下四个圆柱销固定在底座的方孔上。
注意：升降转换时，必须确定按停止按钮后方可转换升降工作。升降操作时，操作人员请勿远离
四、安装、调整、操作方法
浮选机安装在工作台上，可用四个底座螺丝调整水平；
电动机接电时，应检查气旋转方向、要求电动机带动的主轴叶轮按顺时针方向转动；
浮选机的转速是由变频器调节。机器运转时也能调节转速；转速能在控制板的液晶表上显示出来。
另外本机配有一个摇动手柄，也可为适应搅拌条件进行需要或微调。需要注意的是电动升降前，要把手柄拉出，然后折叠至摇轮内侧，以防止在电动升降中产生对人员的伤害，电动升降时人员不要靠近摇轮。
叶轮、定子、空心轴可换。其叶轮与主轴右旋螺丝联接，定子与空心套左旋螺丝联接，空心轴与机头左旋联接，更换时注意旋转方向；
循环筒由三根橡胶带均称地与定子连接；
五、维护保养及注意事项
空心轴上的气门是气路切断和接通的主阀门，流量计上的阀门是微调阀门，注意启闭顺序，防止矿浆冲入流量计内。开启时应为：启动电机-开主阀门-开微调阀门；停机时应为：关主阀门-停电动机。
空心轴上端的密封圈应定期检查，防止因其损坏而使矿浆漏入轴承而破坏。
安装及检修后，初运转时均应检查在清水中的气密性，即在关闭主阀门，启动主轴，启动后在定子四周无气泡射出，所加清水应与槽子的名义容积相符，其转速为不从循环筒抽筋空气时的最高转速。
流量计脱离系统后，本机的吸气量发生很大变化，使用时应注意。

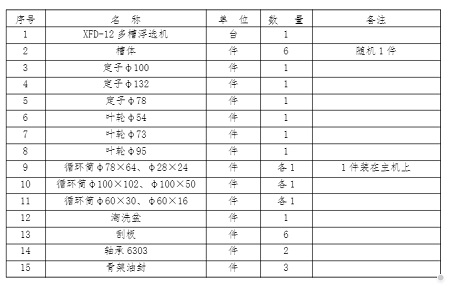

六、易损件明细表
