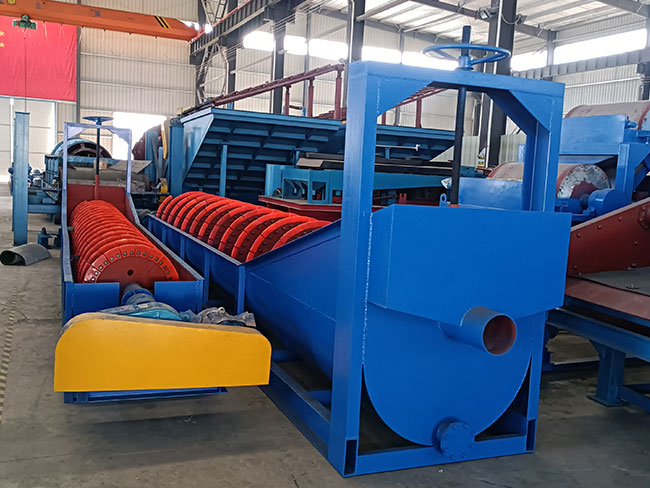

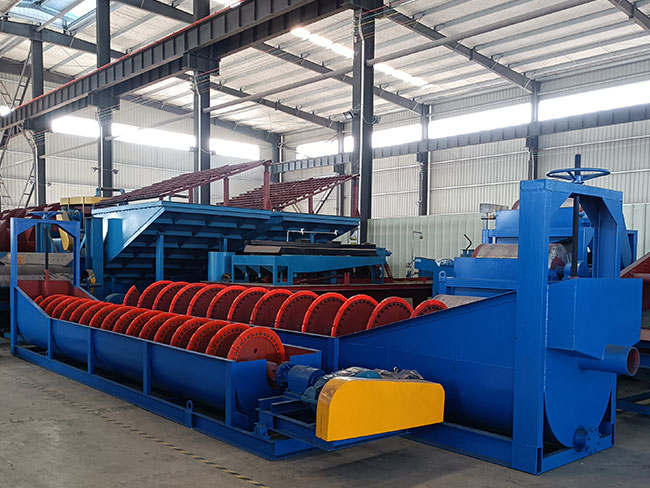

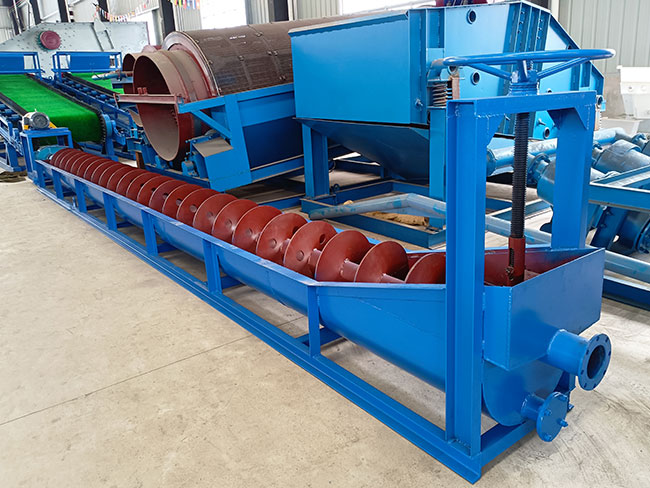

螺旋分级机

         螺旋分级机是选矿的设备之一,螺旋分级机借助固体颗粒的比重不同，因而在液体中沉淀的速度不同的原理，进行机械分级的一种设备。能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。螺旋分级机简称分级机。 分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。

螺旋分级机使用范围：
        分级机广泛适用于选矿厂中与

球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。

主要技术参数：



类型

规格型号	螺旋直径（mm）	水槽长度（mm）	螺旋转速（r/min）	生产能力		电机功率		重量
				返砂	溢流	传动	提升
	FG7.5	750	5500	6-10	340-70	65	3.0	手动	2.7
	FG10	1000	6500	5.0-8.0	675-080	110	5.5	手动	4.43
	FG12	1200	6500	5.0-8.0	1170-870	155	5.5	1.5	8.7
	FG15	1500	8400	4.0-6.0	1830-2740	235	7.5	2.2	12.5
	FG20	2000	8400	4.0-6.0	3240-5400	400	11	2.8	20.5
	FG24	2400	9210	3.6	3240-5400	580	15	3.0	25.6
	FG30	3000	1250	3.2	11625	890	22	4.0	37.7
	2FG12	1200	6500	5.0-8.0	2340-3740	310	5.5×2	1.5×2	14.0
	2FG15	1500	8400	4-6.0	3660-5480	470	7.5×2	1.5×2	21.1
	2FG20	2000	8400	3.0-5.5	7780-11880	800	11×2	2.8×2	36.5
	2FG24	2400	9210	3.6	13600	1160	15×2	3×2	46.8
	2FG30	3000	12500	2.0-3.0	14600-23400	1785	22×2	4×2	73.0
	FC12	1200	8400	5-8	1170-1870	120	7.5	2.2	10.4
	FC15	1500	10500	4.0-6.0	1830-2740	185	7.5	2.2	16.8
	FC20	2000	12900	2.0-5.5	3895-5940	320	15	2.8	29.1
	FC24	2400	14200	2.5-4.0	4650-7450	455	18.5	4	41.0
	FC30	3000	14200	3.2	11625	705	30	4	56.8
	2FC15	1500	10500	4.0-6.0	2280-5480	370	7.5×2	1.5×2	30.7
	2FC20	2000	12900	3.0-5.5	6480-11800	640	11×2	3×2	50.0
	2FC24	2400	14200	3.67	9300-14900	910	18.5×2	4×2	67.9
	2FC30	3000	14300	3.2	23300	1400	30×2	4×2	85.3
