产品介绍
选矿是整个矿产品生产中最重要的环节。一般大型矿企都是综合采，选，冶的资源性企业。用物理或化学方法将矿物原料中的有用矿物和无用矿物（通常称脉石）或有害矿物分开，或将多种有用矿物分离开的工艺过程，又称“矿物加工”。产品中，有用成分富集的称精矿；无用成分富集的称尾矿；有用成分的含量介于精矿和尾矿之间，需进一步处理的称中矿。

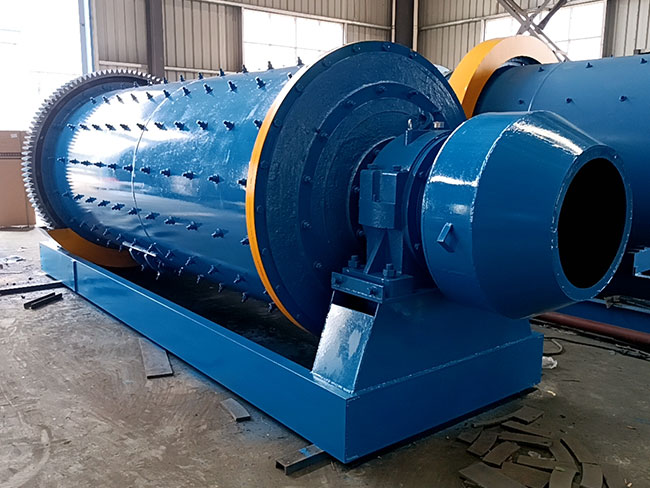

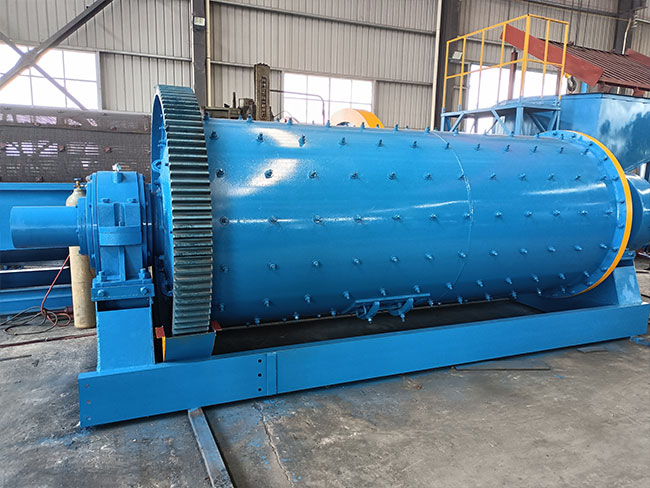

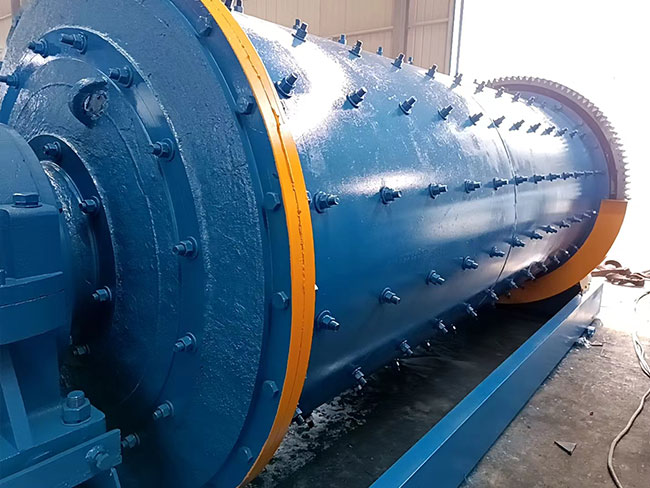

我厂生产的选矿球磨机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型钢渣球磨机。矿石由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对矿物产生重击和研磨作用。矿物在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将矿石进一步研磨。矿石粉通过卸料箅板排出，完成粉磨作业。
选矿球磨机结构特点：
本厂的选矿球磨机是由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。
注：根据物料及排矿方式，可选择干式钢渣球磨机和湿式格子型钢渣球磨机。
选矿球磨机工作原理：
选矿球磨机是由水平的简体，进出料空心轴及磨头等部分组成，简体为长的圆筒，筒内装有研磨体，筒体为钢板制造，有钢制衬板与简体固定，研磨体一般为钢制圆球，并按不同直径和一定比例装入筒中，研磨体也可用钢段，根据研磨物料的粒度加以选择，物料由磨机进料端空心轴装入筒体内，当球磨机简体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它帖附近筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。
物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，球磨机筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。
筒体在回转的过程中，研磨体也有滑落现象，在滑落过程中给物料以研磨作用，为了有效的利用研磨作用，对物料粒度教大的一般二十目磨细时候，把磨体筒体用隔仓板分隔为二段，即成为双仓，物料进入第一仓时候被钢球击碎，物料进入第二仓时候，钢端对物料进行研磨，磨细合格的物料从出料端空心轴排出，对进料颗粒小的物料进行磨细时候，如砂二号矿渣，粗粉煤灰，磨机筒体可不设隔板，成为一个单仓筒磨，研磨体积也可之用钢段。
选矿球磨机主要技术参数：
| 规格型号 |
筒体转速 (r/min) |
装球量 (t) |
进料粒度 (mm) |
出料粒度 (mm) |
产量(t/h) |
电机功率 (kw) |
重量 (t) |
| Ф900×1800 | 36～38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 4.6 |
| Ф900×3000 | 36 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 5.6 |
| Ф1200×2400 | 36 | 3 | ≤25 | 0.075-0.6 | 1.5-4.8 | 30 | 12 |
| Ф1200×3000 | 36 | 3.5 | ≤25 | 0.074-0.4 | 1.6-5 | 37 | 12.8 |
| Ф1200×4500 | 32.4 | 5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 | 13.8 |
| Ф1500×3000 | 29.7 | 7.5 | ≤25 | 0.074-0.4 | 2-5 | 75 | 15.6 |
| Ф1500×4500 | 27 | 11 | ≤25 | 0.074-0.4 | 3-6 | 110 | 21 |
| Ф1500×5700 | 28 | 12 | ≤25 | 0.074-0.4 | 3.5-6 | 130 | 24.7 |
| Ф1830×3000 | 25.4 | 11 | ≤25 | 0.074-0.4 | 4-10 | 130 | 28 |
| Ф1830×4500 | 25.4 | 15 | ≤25 | 0.074-0.4 | 4.5-12 | 155 | 32 |
| Ф1830×6400 | 24.1 | 21 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 34 |
| Ф1830×7000 | 24.1 | 23 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 36 |
| Ф2100×3000 | 23.7 | 15 | ≤25 | 0.074-0.4 | 6.5-36 | 155 | 34 |
| Ф2100×4500 | 23.7 | 24 | ≤25 | 0.074-0.4 | 8-43 | 245 | 42 |
| Ф2100×7000 | 23.7 | 26 | ≤25 | 0.074-0.4 | 8-48 | 280 | 50 |
| Ф2200×4500 | 21.5 | 27 | ≤25 | 0.074-0.4 | 9-45 | 280 | 48.5 |
| Ф2200×6500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 14-26 | 380 | 52.8 |
| Ф2200×7000 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-28 | 380 | 54 |
| Ф2200×7500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-30 | 380 | 56 |
| Ф2400×3000 | 21 | 23 | ≤25 | 0.074-0.4 | 7-50 | 245 | 54 |
| Ф2400×4500 | 21 | 30 | ≤25 | 0.074-0.4 | 8.5-60 | 320 | 65 |
| Ф2700×4000 | 20.7 | 40 | ≤25 | 0.074-0.4 | 12-80 | 400 | 94 |
| Ф2700×4500 | 20.7 | 48 | ≤25 | 0.074-0.4 | 12-90 | 430 | 102 |
| Ф3200×4500 | 18 | 65 | ≤25 | 0.074-0.4 | 按工艺条件定 | 800 | 137 |
注：产品性能在不断改进中,参数如有更改,恕不另行通知
