产品介绍
产品名称：云锡式水力分级箱
云锡式水力分级箱是钨、锡选矿厂的常见设备。它主要用于摇床重选前的给料分级作业，实现物料按粒度分级入选，以提升选矿指标。

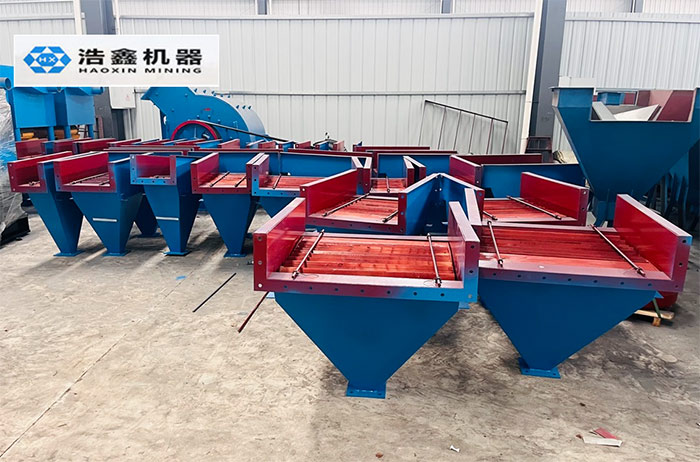

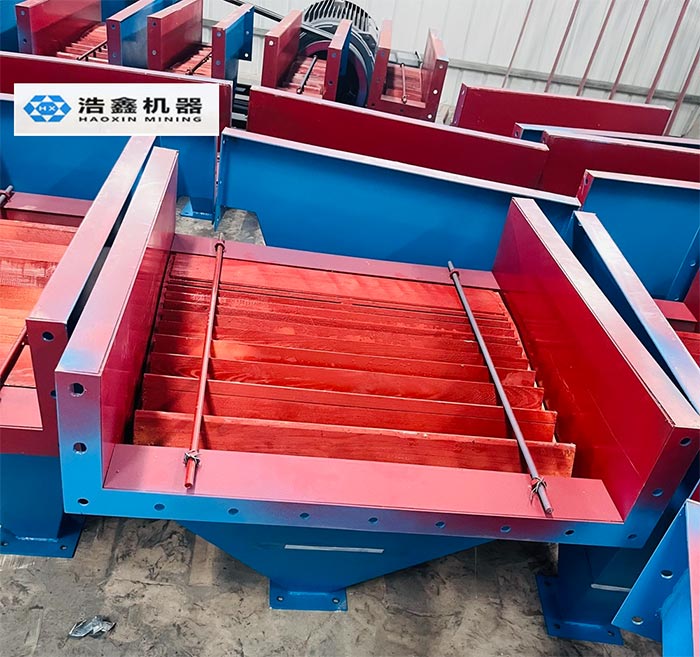

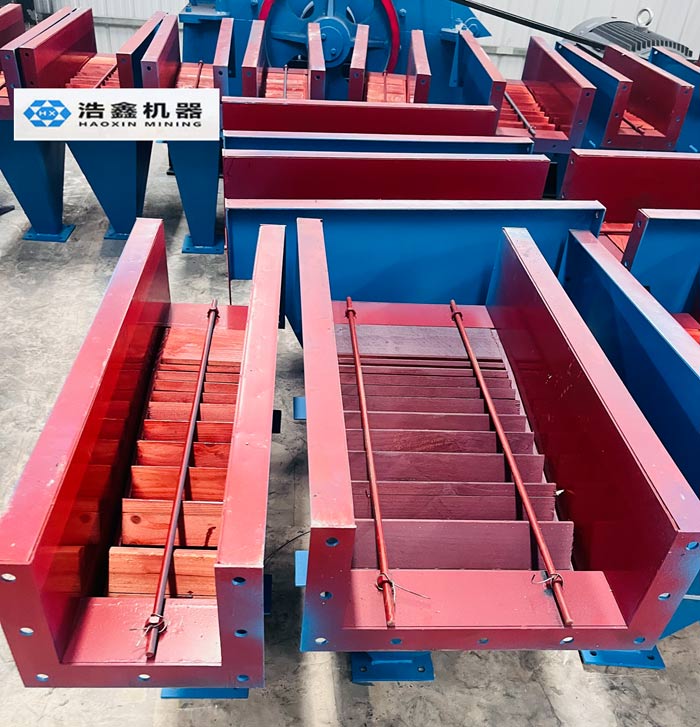

云锡式水力分级箱外观呈倒立的角锥形箱体，上部安装有楔形阻砂条，底部一侧有压力水管接口，另一侧有沉砂排出管接口。云锡式水力分级箱通常由多个串联使用，中间用矿浆运输流槽连接，各箱安装时由小到大排列，沉砂则由粗到细依次排出。
云锡式水力分级箱的工作原理基于干涉沉降规律。矿浆经流槽流经分级箱时，受阻砂条作用流速变慢，矿粒通过阻砂条间的缝隙进入分级室。在分级室底部供入的上升水流作用下，粗颗粒沉降至锥体下部经沉砂管排出，细颗粒则被上升水流带出至下一个分级箱中继续分级，最终在最后一室仍不能沉降的颗粒随溢流排出。
云锡式水力分级箱通常一对一地配置在摇床上方，通过管道与摇床相连。云锡式水力分级箱在承担分级任务的同时，还承担着分配矿量的任务。
| 型号规格 |
给矿粒度 (mm) |
给矿浓度 | 上升水压 |
筛口尺寸 (mm) |
生产能力 (吨/小时) |
外型尺寸 (mm) |
|---|---|---|---|---|---|---|
| 240×240 | 0—3 | 20%~26% | 150~200 | 240×240 | 5—8 | 1818×1138×1680 |
| 200×200 | 0-3 | 20%~26% | 150~200 | 200×200 | 4-5 | 1650×1100×1600 |
