产品介绍



---



1、产品名称：水力分级机





产 品 概 况：

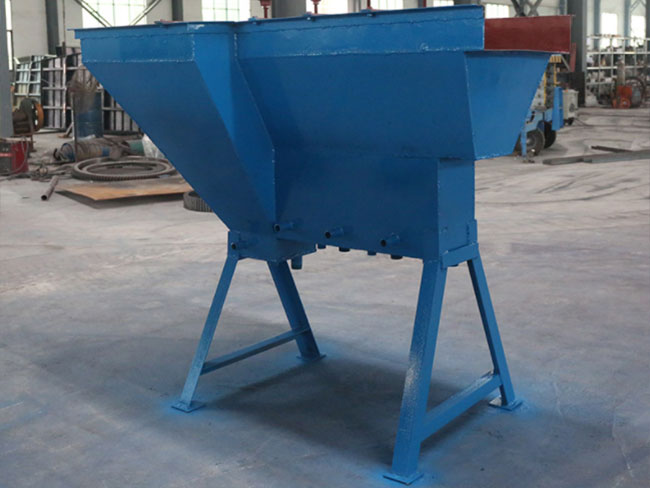

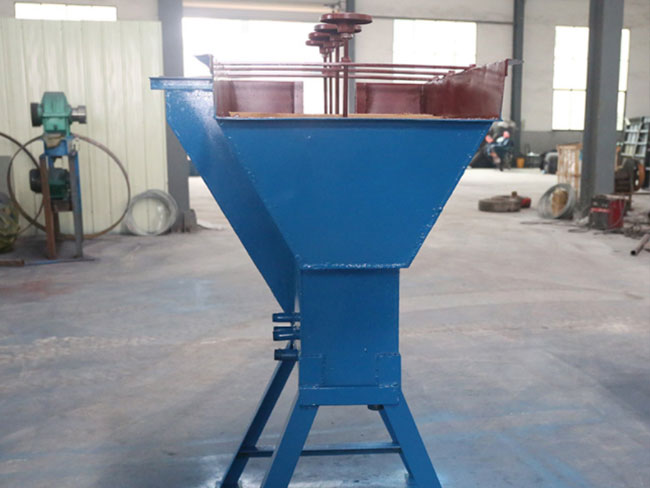

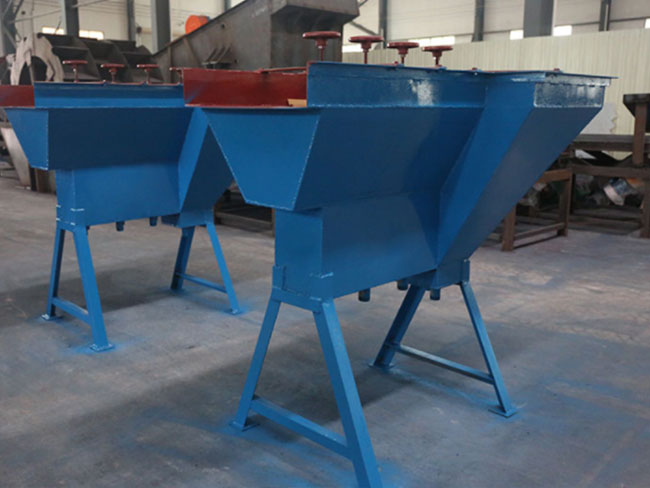

筛板式槽型水力分级机又称典瓦(Denver)型水力分级机，是利用筛板造成干涉沉降条件的设备。机体外形为一角锥形箱，箱内用垂直隔板分成4~8个分级室。每个室的断面积为200mm×200mm。在距室底一定高度处设置筛板。

筛板上钻有36~72个直径为3~5mm的筛孔。压力水由筛板下方给入，经筛孔向上流动。在筛板上方悬浮着矿粒群，进行干涉沉降分层。粗颗粒通过筛板中心孔排出，排出量用锥形塞控制。

矿浆由一侧给入，依次进到各室中，各室的上升水速逐渐减小，由此得到由粗到细的各级产物。分级室内上升水速分布是否均匀对分级效果有重要影响。减小筛孔并相应增加筛孔数目可在一定程度上改善效果。但水速分布不均是难免的。由此引起二次回流搅动效率不高的重要原因。

筛板式水力分级机的优点是构造简单，不需要动力。与机械搅拌式水力分级机比较，高度较小，便于配置。可以根据选厂处理能力的不同，制成四室、六室、八室等不同的规格。这种分级机在我国中小型钨矿选矿厂应用较多。

产 品 结 构 及 材 质：

产 品 应 用 范 围：

筛板式水力分级机的优点是构造简单，不需要动力。与机械搅拌式水力分级机比较，高度较小，便于配置。可以根据选厂处理能力的不同，制成四室、六室、八室等不同的规格。这种分级机在我国中小型钨矿选矿厂应用较多。

产 品 规 格 及 技 术 参 数：

四室水力分级机技术参数



项 目\规 格	给矿  粒度(mm)	给矿浓度	上升水压	筛口尺寸  (mm)	生产能力  (吨)	外型尺寸(mm)
240×240	0—3	20%~26%	150~200	240×240	5—8	1818×1138×1680
200×200	0-3	20%~26%	150~200	200×200	4-5	1650×1100×1600



2、产品名称：水力分级箱





水力分级箱概况：

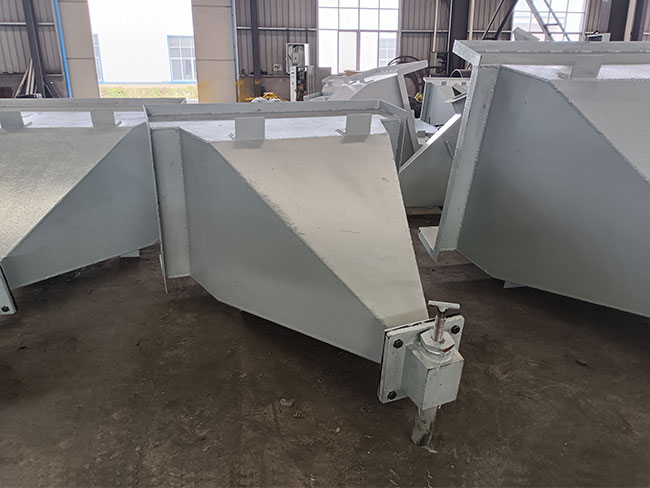

水力分级箱是一铁制的角锥箱，上部安有楔形阻砂条，下面装有分级箱底阀。通常由从200毫米到800毫米一系列宽度的分级箱用普通水槽联结而成，沉砂则由粗到细排出。

它广泛应用在摇床选别前的水力分级作业中，起到分级和分配矿量的作用，以提高摇床的选别效率。水力分级箱具有结构简单，便于维护、不消耗动力、性能可靠、操作方便等优点。

 水力分级箱结构及材质：

水力分级箱应用范围：

它广泛应用在摇床选别前的水力分级作业中，起到分级和分配矿量的作用，以提高摇床的选别效率。水力分级箱具有结构简单，便于维护、不消耗动力、性能可靠、操作方便等优点。

水力分级箱规格及技术参数：

型号	YX-200	YX-300	YX-400	YX-600	YX-800
阻砂条数量（条）	11
阻砂条长度mm	180	280	380	590	790
排矿管径（mm）	25
上升水压(kg/cm2)	1-2
给矿粒度（mm）	2-3
给矿浓度（%）	20-25
耗水量（m/t）	2-3
外形尺寸（L×W×H）(mm)	800×200  ×1000	800×300  ×1000	800×400  ×1000	800×600  ×1000	800×800  ×1000
重量（kg）	0.107	0.124	0.148	0.178	0.214
