产品介绍
圆振动筛系列产品为圆运动振动,简称圆振筛,是一种高效新型振动筛,振幅强弱可调节,物料筛淌线长,多层筛分,各档规格筛选清晰,该筛分设备效率高,适合采矿、砂石行业的筛分作用。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
二、圆振动筛结构:

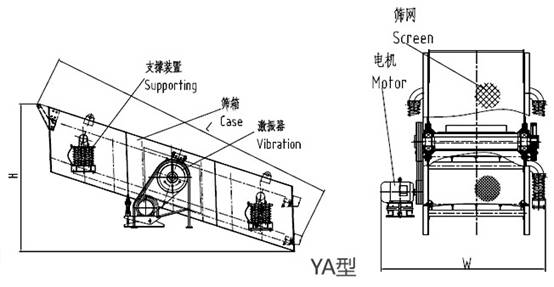

YA型圆振动筛结构图

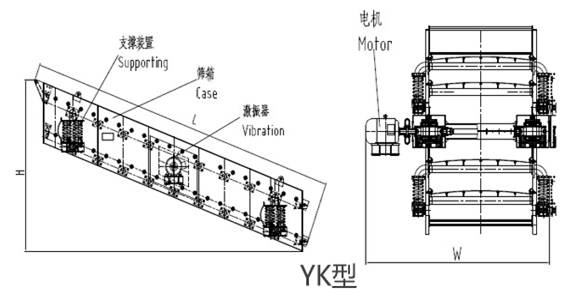

YK型圆振动筛结构图
圆振动筛技术参数:
型号 |
筛网 |
筛网 |
筛孔尺寸 |
筛面规格 |
最大进料 |
处理能力 |
振动频率 |
双振幅 |
电动机 |
重量 |
外型尺寸 |
2YA1230 | 2 | 3.70 | 3-50 | 1220×3050 | 200 | 10-90 | 800-970 | 8 | 7.5 | 2.34 | 3502×2127×1868 |
3YA1230 | 3 | 3.70 | 3-80 | 1220×3050 | 200 | 30-90 | 800-970 | 8 | 7.5 | 3.05 | 3538×2168×2245 |
2YA1542 | 2 | 6.10 | 5-50 | 1500×4200 | 200 | 50-180 | 970 | 8 | 15 | 5.33 | 5081×2573×2660 |
2YA1548 | 2 | 7.10 | 5-50 | 1500×4800 | 200 | 50-190 | 970 | 8 | 15 | 5.50 | 5745×2573×3367 |
3YA1548 | 3 | 7.10 | 5-50 | 1500×4800 | 200 | 50-200 | 970 | 8 | 15 | 6.08 | 5909×2573×3367 |
4YA1548 | 4 | 7.10 | 5-50 | 1500×4800 | 200 | 50-200 | 970 | 8 | 18.5 | 6.75 | 5909×2573×3845 |
3YA1848 | 3 | 8.70 | 5-80 | 1800×4800 | 200 | 50-250 | 970 | 8 | 18.5 | 6.93 | 6072×2970×3366 |
4YA1848 | 4 | 8.70 | 5-80 | 1800×4800 | 200 | 50-260 | 970 | 8 | 22 | 7.10 | 6072×2970×3845 |
2YA1860 | 2 | 10.8 | 5-80 | 1800×6000 | 200 | 50-280 | 970 | 8 | 18.5 | 7.20 | 6965×2971×3276 |
3YA1860 | 3 | 10.8 | 5-80 | 1800×6000 | 200 | 50-300 | 970 | 8 | 18.5 | 7.70 | 7129×2971×3744 |
4YK1860 | 4 | 10.8 | 5-100 | 1800×6000 | 400 | 80-320 | 850 | 8 | 30 | 8.2 | 6417×3439×4276 |
2YK2160 | 2 | 12.8 | 5-80 | 2100×6000 | 400 | 100-330 | 850 | 8 | 30 | 7.5 | 7005×3470×3654 |
3YK2160 | 3 | 12.8 | 5-100 | 2100×6000 | 400 | 100-380 | 850 | 8 | 45 | 8.2 | 7172×3528×4133 |
4YK2160 | 4 | 12.8 | 5-150 | 2100×6000 | 400 | 120-430 | 850 | 8 | 45 | 10.3 | 7326×3545×4523 |
2YK2460 | 2 | 14.4 | 5-150 | 2400×6000 | 400 | 100-380 | 850 | 8 | 37 | 8.5 | 7010×3796×3654 |
3YK2460 | 3 | 14.4 | 5-150 | 2400×6000 | 400 | 160-450 | 850 | 8 | 45 | 9.2 | 7176×3816×4133 |
4YK2460 | 4 | 14.4 | 5-150 | 2400×6000 | 400 | 160-450 | 850 | 8 | 55 | 12 | 7328×3896×4523 |
2YK3070 | 2 | 21 | 5-150 | 3000×7000 | 400 | 150-600 | 850 | 8 | 18.5×2 | 16 | 7970×4465×4764 |
3YK3070 | 3 | 21 | 5-150 | 3000×7200 | 400 | 150-650 | 850 | 8 | 22×2 | 17 | 8225×4582×4822 |
